在上一篇文章中，我介绍了目前搭建媒体中心的硬件选择，我最终选择的硬件是Asus RT-AC68U，NetGear GS308和HP ProLiant MicroServer Gen8服务器。今天这一篇我就来说说一般情况下家庭网络的拓扑以及弱电工程中实施的时候需要注意的一些内容。

家庭网络拓扑

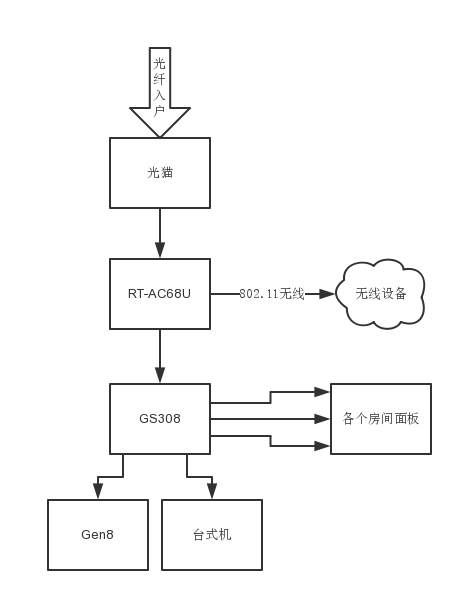

一般来说，家庭网络由于接入设备数量一般不会太多（十几台已经是比较多的情况了），因此采用最传统的星型拓扑结构就能够达到比较好的效果，以我家的网络拓扑结构为例：

星型拓扑结构的最大特点就是中心化，易于管理，在上图的拓扑中就可以看到，AC68U作为这个拓扑的中心，承担整个路由工作，但是缺点也比较明显，所有的机器都是依赖于这个中心，中心负载大，易形成单点故障，因此在生产环境中经常需要双机热备等容灾措施，不过家庭使用就没那么多讲究啦，大不了重启一下基本就能搞定。

GS308主要起到两个作用，一个本身作为一个交换机，接入GS308的机器在内网数据传输时，就可以直接利用交换机的交换芯片来进行数据传输，给AC68U进行减负，另一个作用则是扩展了网口数量，本身AC68U自带的4个Lan口不够用，通过GS308扩展出7个网口，便于连接更多的设备。

在无线的选择上，本身AC68U已经有802.11AC的无线网络，当然很多家庭肯定存在部分无线网络死角的问题，这个时候通常可以选择在信号不佳的房间面板上使用网线接出一个AP来扩展你的无线信号，可以设置相同的名称和密码也可以设置不同的，当然这里面如果你需要达到无线网络漫游（即自动连接信号好的热点），那可能还要牵扯到胖AP和瘦AP的问题，这个内容在这篇文章里面就不展开来说了，下次再单独写一篇来做介绍。

弱电工程

现在的很多家庭，弱电工程就是交由装修公司来实施，装修公司外包的电工往往对网络相关等用户需求了解并不够，在我最近接触的很多家庭装修的案例中，就发现几乎所有的装修电工的弱电设计都还停留在若干年前的那种，每个房间穿透一个网口一个电话口，电视墙一个网口一个电话口。在我看来这种设计就一个字：傻。反观现在的家庭，首先使用有线电话的家庭还有多少？另外，在床头设计一个网口的意义在哪里？

目前很多家庭在移动联网的场景下，基本都是依靠无线来覆盖了，有线网络存在的意义价值在于高速（稳定的千兆网络）、高可靠性和低延迟，虽然现在很多802.11AC的5G网络号称可以到1300Mbps的传输速率，但是实际使用场景下受信号干扰的情况，很多都远没法达到这个速度，因此对于视频流等内容的传输，有线还是有存在的价值。

那么弱电工程的实施原则是怎样的呢？在我看来主要集中在三个点：

明确需求：

明确需求就是你在每个房间的需求是如何的，例如客厅的电视墙和卧室的电视墙的需求就有很大的差别。一般情况下，建议在所有卧室的房间上留有2-3个网口，客厅和书房的墙壁布有3-4个网口。

为啥我经常喷那些一个房间只有一个网口或者有两个网口但是距离很远的情况，因为最近遇到很多这样的案例，家里的弱电箱往往都在入户玄关的位置，在星型拓扑下，所有房间的网线如果汇聚到弱电箱，那么势必要把主路由也放置在弱电箱内，这就带来一个问题，弱电箱的位置是否能够保障无线信号的有效覆盖？不少弱电箱是金属结构，还会影响无线信号。因此如果你在中间位置（比如客厅）留有两路网口，那么这个问题就很好解决，可以把路由放到客厅，交换机放在弱电箱，然后从路由的Lan口再接一路网线回到弱电箱中，这样就能够有效解决刚才的问题了。

留有冗余：

很多情况下，弱电实施完之后，再想要修改就比较困难了，再好的网线也有一定的故障率，所以在上述网络拓扑的结构下，最好是能够在每个房间都多冗余一路网线，这样可以在出现问题时，方便进行替换解决，虽然这个概率不高，但是也是以防万一，要知道如果后续真出问题只能走明线的话，那就糗大了。

专业施工：

很多家庭在选材时候选择了很高规格的设备，六类网线，六类屏蔽水晶头，六类面板模块，甚至全套AMP线材等等，但是这些网线、水晶头和面板模块在对接时候的施工操作就简单的交由电工处理或者电信安装宽带的师傅完成，很多人没有专门的设备（六类网线水晶头和模块的制作要求是比较高的，超五类还好），或者偷懒，很多时候甚至只用到了8股线中的4股，仅仅保证了网络是通常的，这实际上就很浪费你在材料上的投入了。

因此如果你选用了好的线材、好的模块，那么一定要找专业的人帮你来安装这些东西，发挥千兆网络最大的效能。
